همه چیز در مورد بویلر

نمودار تولید برق در یك نیروگاه حرارتی

شنبه 2 دی 1391 07:17 ب.ظنویسنده : علی قربانیان




آخرین ویرایش: شنبه 2 دی 1391 07:25 ب.ظ



كشت و صنعت 7 تپه (توسعه نیشكر)

شنبه 2 دی 1391 05:50 ب.ظنویسنده : علی قربانیان



مجتمع كشت و صنعت هفت تپه از قدیمی ترین كارخانجات تولید شكر در خوزستان می باشد این مجتمع در جاده اهواز به شوش واقع شده است در مجتمع از نیشكر كشت شده در زمینهای مجتمع شكر تولید می شود كارخانه دارای 2 دستگاه بویلر واتر تیوپ فشار بالا جهت تولید نیرو و برق می باشد در زیر تصاویری از مجتمع را ملاحظه می فرمایید.




آخرین ویرایش: - -



انیمیشن دیگ بخار (فایر تیوب )با تجهیزات جانبی

شنبه 2 دی 1391 05:35 ب.ظنویسنده : علی قربانیان


http://s3.picofile.com/file/7590062040/Fire_Tube_Steam_Boiler_SG_Series_BONO_ENERGIA_YouTube.flv.html
آخرین ویرایش: شنبه 2 دی 1391 05:43 ب.ظ



دیگ بخار

پنجشنبه 30 آذر 1391 10:16 ق.ظنویسنده : علی قربانیان

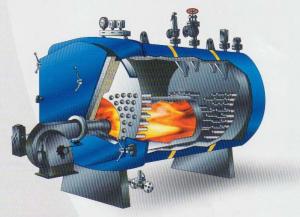

 دیگ های بخار معمولا، شامل بدنه اصلی، صفحه- لوله های جلو و عقب ، کوره  و  اطاقک  برگشت می باشد که پس از مونتاژ و جوشکاری کامل ابتدا مورد  آزمایش های غیر مخرب (پرتونگاری ، اولتراسونیک ، مایع نافذ و...) قرار گرفته و سپس عملیات  تنش  گیری  آنها   در  کوره  مخصوص   انجام  می گیرد. دیگ های فوق دارای دو پاس لوله اند که همراه کوره، جمعاً دارای سه پاس حرارتی می باشند.

پاس  اول شامل کوره می باشد که به  صفحه  – لوله جلو دیگ و جلو محفظه  برگشت اکسپند وجوشکاری شده است پاس دوم شامل لوله هایی که از اطاقک برگشت به صفحه – لوله جلو دیگ و پاس سوم شامل لوله هایی از صفحه – لوله جلو به صفحه لوله عقب می باشد

در بدنه دیگ های بخار دریچه های دست رو، آدم رو، لایروبی وجود دارند که هر کدام دارای یک درب متحرک بوده و  توسط واشر گرانیتی آب بندی می گردند.

جعبه دودهای جلو و عقب دیگ برای تعمیر، تعویض یا تمیز کاری لوله ها پیش بینی شده اند. لوله های پاس  2 و3 با روش گشادکردن انتهای لوله ها، آب بندی  می گردند و سپس  دیگ  را تحت  آزمایش هیدرواستاتیک تا 5/1 برابر فشار طراحی قرار می دهند.

بدنه دیگ بخار با یک لایه عایق پشم شیشه مرغوب به ضخامت ٥٠ میلی متر پوشیده شده و روی آن بوسیله ورق نرم و نازک فولادی روکش کاری شده است.


آخرین ویرایش: - -



انتخاب پره دیگ شوفاژ كار (ابعاد و ظرفیت حرارتی)

چهارشنبه 29 آذر 1391 08:13 ب.ظنویسنده : علی قربانیان



آخرین ویرایش: چهارشنبه 29 آذر 1391 08:17 ب.ظ



انواع دیگ بر اساس فشار كاركرد

چهارشنبه 29 آذر 1391 07:52 ب.ظنویسنده : علی قربانیان



آخرین ویرایش: چهارشنبه 29 آذر 1391 08:00 ب.ظ



قسمت های اصلی یك دیگ بخار

چهارشنبه 29 آذر 1391 07:15 ب.ظنویسنده : علی قربانیان




آخرین ویرایش: چهارشنبه 29 آذر 1391 07:38 ب.ظ



تعداد پاس ( گذر دود دود در بویلر ) در بویلر فایر تیوپ

چهارشنبه 29 آذر 1391 06:37 ب.ظنویسنده : علی قربانیان



مسیر حركت محصولات احتراق و شعله را در راستای افق پاس و تعداد آن را تعداد پاس یا تعداد گذر می گویند

بویلر های دارای تعداد پاس های مختلفی هستند تك پاس ، دو پاس و سه پاس

 دیگ های  تك پاس هزینه  اولیه كمتری دارند ولی راندمان حرارتی كمتری دارند

دیگ های  سه  پاس  دارای  راندمان  حرارتی  بیشتری بوده ولی در عوض هزینه اولیه بیشتری دارند

نوع مشعل و دود كش باید با توجه به تعداد پاس بویلر انتخاب گردد.


آخرین ویرایش: چهارشنبه 29 آذر 1391 07:42 ب.ظ



چگونگی تولید بخار به شكل ساده ( انیمیشن)

چهارشنبه 29 آذر 1391 05:21 ب.ظنویسنده : علی قربانیان


http://s2.picofile.com/file/7590063973/How_Steam_Boilers_Work_YouTube.flv.html
آخرین ویرایش: - -



تقسیم بندی بر اساس نوع كوره

چهارشنبه 29 آذر 1391 04:59 ب.ظنویسنده : علی قربانیان



  گاهی از دو اصطلاح " wet-back " و "dry-back" نیز برای تقسیم بندی بویلرها استفاده می‌شود. درانتهای لوله كوره (درپاس اول) جهت حركت گازهای احتراق در داخل یك محفظه تغییر می‌كند و  در  پاس  دوم به سمت انتهای بویلر هدایت می‌شود. حال اگر این محفظه  در داخل  بویلر پر از آب باشد به این نوع بویلر "wet-back" گویند   اما اگر این محفظه خود بخشی مجزا باشد به بویلر "dry-back" گویند. پیكربندی  "wet-back" می‌تواند  انتقال حرارت بهتری در یك نقطه داشته باشد زیرا جریان گاز گرمتری وجود دارد.








آخرین ویرایش: چهارشنبه 29 آذر 1391 05:40 ب.ظ



مزایای و معایب دیگ های چدنی

چهارشنبه 29 آذر 1391 03:55 ب.ظنویسنده : علی قربانیان







مزایا

1. قیمت اولیه كمتر نسبت به دیگ های فولادی

2. پره پره بودن و امكان تعویض یك یا چند پره در صورت نیاز

3. مقاوم در برابر زنگ زدن و پوسیدگی

4. جابجایی و حمل آسان به صورت قطعه قطعه

5. امكان افزایش و كاهش ظرفیت با كم و زیاد نمودن پره

معایب

1. محدودیت فشار كاركرد و ارتفاع لوله كشی

2. محدودیت در ظرفیت گرمایی

3. عمر كوتاه تر نسبت به دیگ های فولادی استاندارد

4.راندمان حرارتی پایین






آخرین ویرایش: - -



انواع دیگ بر اساس سیال درون لوله

چهارشنبه 29 آذر 1391 02:21 ب.ظنویسنده : علی قربانیان



1. دیگ واتر تپوپ   در این نوع دیگ ها آب داخل لوله قرار دارد و شعله و گاز های حاصل از احتراق اطراف آن قرار دارد









2. دیگ فایر تیوپ  در این نوع دیگ  شعله و محصولات احتراق درون لوله می باشند و آب در اطراف لوله ها قرار دارد




آخرین ویرایش: - -



انواع بویلر بر اساس جنس

یکشنبه 26 آذر 1391 07:56 ب.ظنویسنده : علی قربانیان



1.  چدنی










2. فولادی


آخرین ویرایش: - -



انواع بویلر

یکشنبه 26 آذر 1391 07:53 ب.ظنویسنده : علی قربانیان



بویلر دارای تقسیم بندی مختلفی می باشند مانند:

جنس

نوع سیال

دما سیال

ساختار

استقرار

تعداد مسیر گذر دود

سیال درون لوله

و....


آخرین ویرایش: - -



بویلر چیست

یکشنبه 26 آذر 1391 07:30 ب.ظنویسنده : علی قربانیان



  یک مخزن بسته تحت فشار که آب یا دیگر سیالات در آن گرم می شوند. گرمایش و

تبخیر سیالات باعث می شود که این محصول در بسیاری از مکان ها توان استفاده را

داشته باشد

بویلر ها تجهیزات هستند كه در آنها گرمای حاصل از مواد سوختی به سیال منقل می شود.

بویلرها میتوانند جهت گرم كردن فضا، گرم كردن آب، ایجاد گرمای لازم جهت فرایندهای

 صنعتی و موارد دیگر بكار گرفته شوند.

بویلر ها از مهمترین تجهیزات موتورخانه ها وتاسیسات گرمایشی می باشند




آخرین ویرایش: یکشنبه 26 آذر 1391 07:44 ب.ظ
